地下管廊應急對講電話與廣播系統方案

一、方案介紹

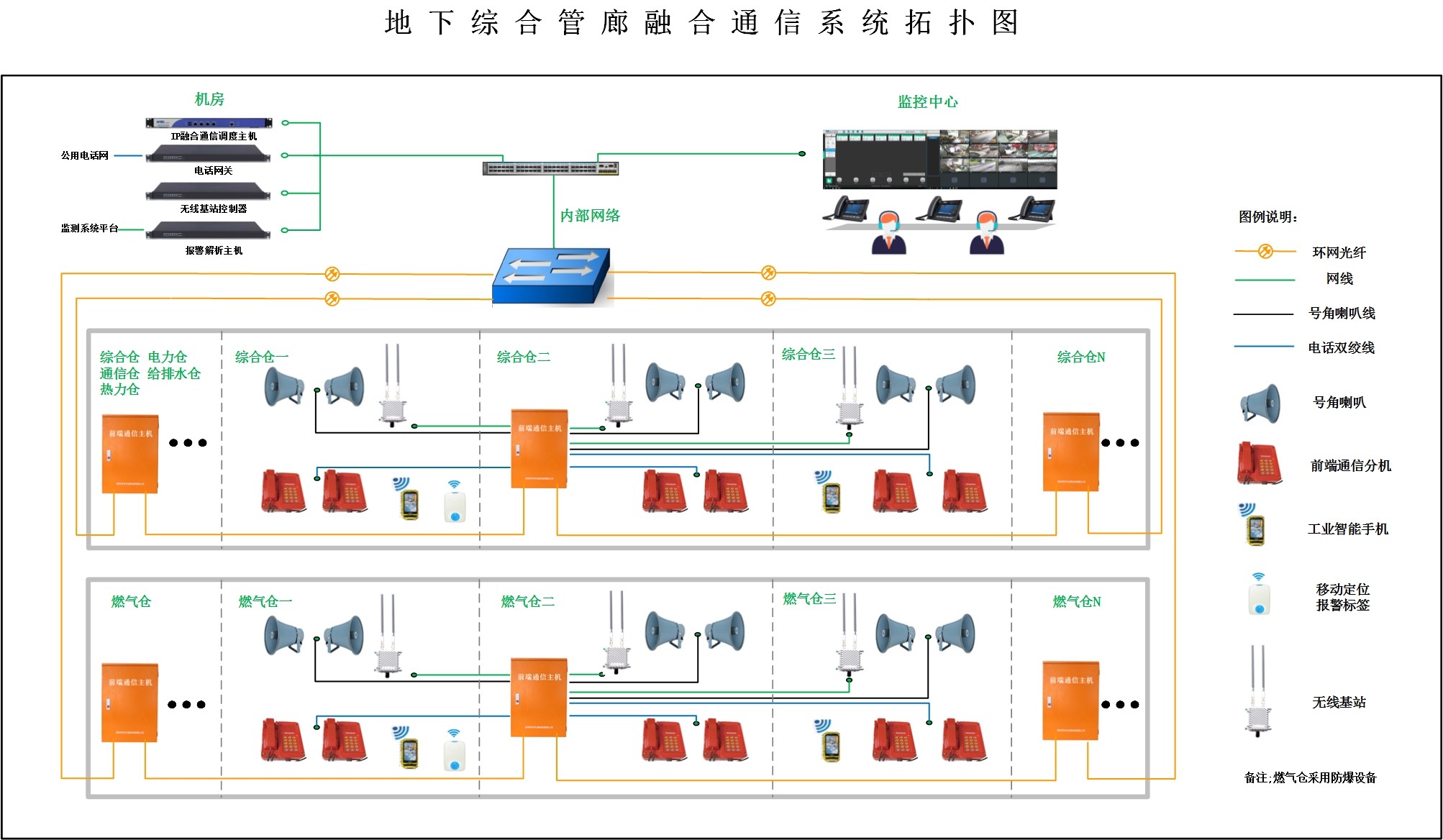

1、系統架構

結合當前的技術發展和地下管廊管理要求，為地下管廊設計一套專業集有線緊急對講、廣播喊話、應急廣播、調度管理、視頻聯動、辦公通訊、外網互通等專業多媒體對講廣播調度管理系統，系統能與其它系統深度融合應用管理，提高管廊的信息化管理水平，有效降低企業運營管理成本，提高日常工作效率與應急處理能力。

系統主要由監控中心部分、通信傳輸部分、前端緊急對講部分、前端應急廣播部分組成，系統設備與功能模塊式設計，可靈活選配增減擴展。

2、系統說明

?監控中心部分

在監控中心設置1套對講廣播管理主控機設備，實現對所有對講與廣播設備的注冊配置、號碼分配、交換處理、路由中繼、權限管理、存儲錄音、查詢管理功能等；安裝電話接入網關設備，實現內部對講廣播系統與外部程控電話的相互通話。

在監控中心設置1臺多媒體管理控制臺、1套多媒體管理調度軟件、2臺對講廣播話機設備，實現監控中心對所有對講廣播的統一管理調度，實現對前端設備的分區管理、終端狀態、調度操作、排隊隊列、音樂管理、廣播管理、通訊錄管理等功能；可設來電接聽組，電話全響選擇接聽。

可選裝報警管理和視頻聯動模塊，實現對講終端發起對講或按下報警開關，自動聯動管廊內2個視頻圖像在管理控制臺自動彈出圖像顯示，實現未接聽即可先看到管廊內的2個視頻圖像。

?通信傳輸部分

在中心按安裝一臺多光多電的中心以太網交換機，通過網線接入所有中心對講與廣播設備；通過2芯光纖接入管廊前端通信主機，前端通信主機已內置光纖通信模塊，每臺前端通信主機前后通過1芯光纖連接，綜合倉、電力倉等每個管廊倉組成通信傳輸環網，建議每32臺前端通信主機設置一個通信環網，每3個管廊倉室設置一臺前端通信主機，單個通信環網可覆蓋96個倉室的傳輸。

前端通信主機與前端通信分機之間采用2芯電話線連接即可，距離可傳輸400米。前端通信主機與號角喇叭之間采用2芯電纜線連接即可，距離可傳輸300米。

?緊急對講部分

每3個管廊倉室設置一臺前端通信主機，每臺前端通信主機內置緊急對講接入模塊，最多可支持8臺前端通信分機的接入，每個倉安裝2臺，可覆蓋3個倉室或通道的緊急對講。前端通信主機采用特種材料制作，防塵防爆設計，通信線直接供電，安裝簡單主便；前端通信主機可摘機3秒后自動呼叫到監控中心，3秒內可手動拔號實現選呼，實現前端通信分機之間的通話或拔打外線號碼等。

?應急廣播部分

每3個管廊倉室設置一臺前端通信主機，每臺前端通信主機選配內置應急廣播功放模塊，可支持10個10W號角喇叭的接入，每個倉室安裝2臺，可覆蓋3個倉室或通道的應急廣播。通信線直接供電，安裝簡單主便；可通過中心設置定時廣播、臨時廣播、安全提醒、廣播喊話、分區喊話等。

二、系統功能

1、調度管理

?管理模塊：對講管理、廣播喊話、廣播音樂、報警管理、通話管理、視頻聯動。

?統一管理：可對全線的緊急對講、應急廣播、視頻聯動顯示等所有業務的全面調度管理，可實時查詢通話、錄音、消息、報警等內容。

?分區管理：可按區域分布或業務結構設定多個管理分區，自動生成分區廣播號碼，可對本分區進行廣播喊話或播放音樂，可以設定分區獨立管理。

?終端管理：可直觀顯示每個分區的對講或廣播管理終端狀態，可顯示號碼、名稱、工作、與誰通話等狀態。

?排隊管理：可顯示來電信息，順序排隊顯示，保留20條最近通訊記錄。

?調度功能：呼叫對講、通話掛斷、插講通話、通話拆講、廣播喊話、文字廣播、現場監聽。

2、對講通話

?有線對講：前端通信分機摘機可自動呼叫到監控中心，或3秒內手動拔號呼叫。

?呼叫組接：可設定多個號碼為一個接聽組，統一對外一個總號，實現多人的同時接聽處理。

?對講視頻：中心來電可立即自動顯示出相應通信分機位置的2個視頻監控圖像，不需要接聽來電即可顯示管廊現場視頻監控圖像。

3、廣播喊話

?單個廣播：可對前端任何一臺廣播設備進行遠程喊話或廣播；

?分區廣播：可對前端任何分區廣播設備進行遠程喊話或廣播；

?全區廣播：可對前端全線所有廣播設備進行遠程喊話或廣播；

?文字廣播：可對前端任何廣播設備進行遠程文字廣播廣播；

?拔號廣播：話機可對任何有線終端或廣播設備進行廣播喊話；

?觸發廣播：話機可對任何有線終端或廣播設備進行觸發廣播；

4、廣播音樂

?音樂文件：上傳、管理所需要播放的音頻文件；

?格式轉換：上傳音頻文件自動轉換為統一的音頻格式；

?播放列表：可根據類型和需要設定不同風格的播放列表；

?手工廣播：可手動開啟、停止設定的播放任務；

?定時廣播：可設定7*24小時的全自動定時播放任務；

?觸發廣播：可通過拔號、報警等觸發信號執行播放任務；

?音量獨立：設備廣播音量獨立于對講音量，更適合現場需要；

7、通話錄音

?記錄查詢：對所有的通話記錄進行查詢，可通過主叫號碼、被叫號碼、通話時間、通話類型進行查詢。

?錄音查詢：對所有的通話錄音進行查詢或下載，可通過主叫號碼、被叫號碼、通話時間、通話類型進行查詢。

8、視頻聯動

?對講聯動：前端通信分機發起對講通話時，中心軟件可自動聯動出對應管廊內2個視頻監控圖像彈出顯示，以便更直觀的處理各項業務。

?調度聯動：中心主動向前端通信分機發起呼叫時，中心軟件可自動聯動出對應管廊內2個視頻監控圖像彈出顯示，以便更直觀的處理各項業務。
