煤炭業調度通信需求及組網方案

煤炭生產對通信的要求

1、滿足井上下的安全、生產的需要

煤炭生產主要在地下作業，存在工作環境惡劣（工作區域狹小、照明差、潮濕、有腐蝕性），不安全因素多（主要有水、火、瓦斯、頂板等事故的威脅），人員、設備流動性大等諸多特殊的因素。從作業流程上看，在井下還具有多工種聯合流水作業的特點，這種作業經常性的有很多重型設備參與其中，設備之間的運輸、安裝、調試配合要求很高，信息傳輸必須及時、準確。同時，煤礦地面的管理部門、生產輔助環節又具備地面工廠生產的一切特點。所以煤礦通信網必須既滿足井下的安全、生產的需要，又要滿足地面生產、指揮、管理以及人們生活等各方面的需求。

煤礦通信網的方案設計中，要本著通信網絡的一次規劃，分步實施，長期受益的原則。充分采用先進完善的數字調度設備配置，以靈活可靠的網絡結構，打造一個能滿足煤炭生產調度指揮的短期和長遠需求的現代智能化的煤炭通信網。

2、高可靠的生產調度通信系統作保障

多數礦業集團公司以多礦點、礦距遠等因素。因此，要求煤炭專網調度通信應充分運用一體化網絡理念，采用一體化網絡通信平臺。除必須建立行政通信系統，設立總調度指揮中心外，還必須建立一、二礦生產調度通信系統，分別配置數字程控調度機，可由總調度指揮中心，統一調度管理下屬礦調度指揮中心，實現總調人員通過調度臺能隨時與任何一個通信系統內的任何一部電話建立聯系，達到迅捷方便，一鍵到位的要求。可以隨時與上級調度建立聯系，并相互成網，各礦區電話實現等位互撥，以滿足現代化先進的采煤生產調度指揮需要。

3、有效地保障設備可靠的運行

隨著煤炭生產的現代化程度不斷提高，對通信手段、系統功能的要求也在不斷增多。保證通信信息能夠及時、準確、快速的傳遞對于煤炭生產、經營來說極為重要。系統的建設，要將無線通信和數臺調度程控調度機一起構成一體化調度通信網絡結構；要具有獨立完善的硬件、軟件檢測故障的措施，一但發生故障能自動隔離，并自動進行定位診斷。要有主備冗余、分散控制、軟件容錯等技術，在結構、功能、業務和設備管理等諸方面，均能獨立生存和清晰分割，以有效地保障設備可靠的運行。

礦用電話調度系統的組成

1、調度主機：調度主機要實現所有呼叫功能、交換功能、調度功能及組網功能，同時可根據用戶需求采用不同的配置。

2、調度臺：調度臺是進行具體操作的平臺。調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。調度臺采用丹麥鍵，256鍵。

3、PC終端維護：終端維護的作用是控制與維護數字調度主機的工作，包括數據管理、維護、會議電話管理和計費管理等功能。

4、全通道錄音系統：對整個系統任何通話線路進行錄音。 調度機布線系統：由礦用通信電纜MHYV 、礦用電纜分線盒 、防爆電話機接線盒等組成。

5、主機配套主要產品（選購）：礦用電話耦合器、礦用通信電纜、通信線路綜合保護器、本安型防爆電話機。

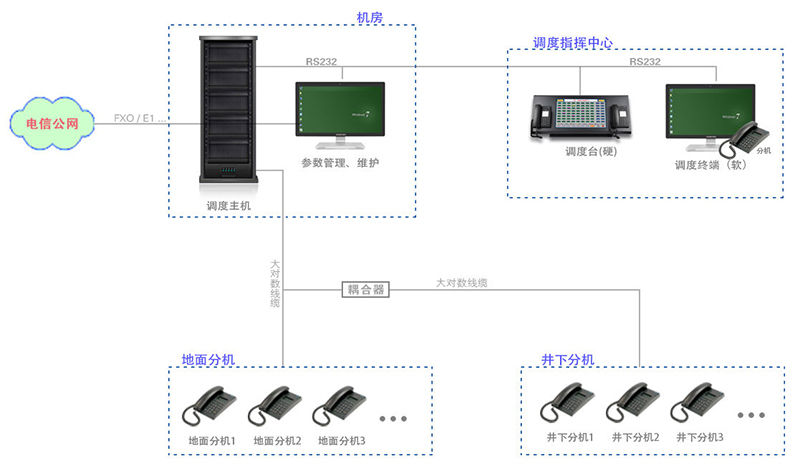

標準（基本型）組網方案架構圖

方案特別說明

1、主板和電源公共熱備份技術，實現無縫切換工作。Ｓ口和Ｏ口三級防雷設計、過流過壓保護電路，故障隔離自動恢復。避免局部故障引起系統癱瘓

2、中繼接口全面混合匯接，NO7，PRI，ETSI，QSIG，NO1，R2，，EM，環路等之間混合匯接，全面支持所有制式的環路中繼或數字中繼來電顯示

3、數據備份，設置公共機備份各類系統數據，包括系統參數、通話記錄、話單等

4、全通道錄音文件備份及聯網查詢

5、系統容量可擴展性強，最大支持1792線（分機和中繼總和）

6、超強的字頭管理功能，可設置與自建小靈通系統、電信和移動運營商之間的等位呼叫等

7、功能擴展性強，支持各類系統的協議對接，完善系統融合度
