盾構機專用IP廣播對講系統
盾構機專用內部廣播對講喊話系統方案
系統概述
1）該系統基于VOIP網絡通信技術，相關設備為RJ45接口可以與監控，PLC控制等基于以太網傳輸設備共用傳輸線路與通道，無需要另外布線，增加成本。
2）該系統由核心管理SIP服務器，司控室對講電話,前端SIP聲光報警廣播電話，SIP廣播終端。
3）該系統前端SIP聲光報警廣播電話與現場攝像頭有聯動條件，啟動通話同時關聯攝像機。
4）該系統能滿足廣播與通話雙重功能，能自動廣播并切換至通話狀態，可以一對一廣播或是一對多群呼廣播，或是定時廣播。
一）管理端SIP服務器SIP-BS-100
管理端SIP服務器應基于LINUX開發/用戶基于WEB維護，支持對前端設備建立群組，設備狀態查詢，關聯監控畫面，發起會議，組建廣播組等功能，接入到核心以太網交換網絡中。
技術指標
功能 | 功能描述 | |
名稱 | SIP-BS-100 | |
支持接入方式 | Ethernet: 10/100M、FXS、FXO、E1 | |
操作系統 | LINUX/用戶基于WEB維護 | |
配套終端設備 | 標準的SIP數字中繼網關：SIP協議中繼網關 | |
硬件回音消除 | 支持 | |
支持 | ||
接口卡熱插拔 | 支持 | |
模擬阻抗標準 | 支持全球各種阻抗標準（可軟件配置） | |
IP側Protocol | 支持SIP2.0，IAX2. | |
E1側信令 | PRI/Q.SIG/R2/No.7 | |
Sip Proxy server | 支持(build in) | |
NAT穿透 | 支持 | |
Codec | G711、G729、G723、h263、h264 | |
FAX | T38、T30 | |
DTMF | Rfc2833、Sip Info、Inband | |
CallerID(來電顯示) | FSK(bell202、ETSI)/DTMF(After Ring/Before Ring)V32 | |
群振、輪振 | 支持 | |
代接 | 支持分組代接功能 | |
呼叫隊列 | 支持隊列組和分機隊列 | |
呼叫權限管理 | 支持 | |
Web Management | 非常友善的web管理界面 | |
NAT | 支持 | |
電話會議 | 支持多個會議室，參會人數僅受硬件資源的限制 | |
外線組 | 支持輪詢、隨機、順序三種策略的選線 | |
呼叫路由 | 支持以時段、主叫/被叫號碼為條件的路由選擇 | |
號碼轉換 | 支持任意方式的主、被叫號碼轉換 | |
主叫號碼認證 | 支持 | |
IVR | 支持，并且支持多級IVR | |
彩鈴 | 支持 | |
錄音 | 支持通話錄音，會議錄音 | |
計費 | 支持 | |
話務統計 | 支持，并且可以生成曲線圖 | |
詳細話單 | 支持 | |
呼叫前轉 | 無條件呼叫前轉、無應答呼叫前轉、遇忙呼叫轉移和不在線轉移 | |
呼叫等待 | 支持 | |
DHCP | 支持Client和server方式 | |
QoS | 支持語音優先 | |
電源 | 標配300瓦220V電源，通用115/230伏 | |
機箱 | 1U機架安裝式機箱 | |
工作環境 | 工作溫度 | 攝氏10度至35度(華氏50度至95度) |
儲存溫度 | 攝氏-40度至65度(華氏-40度至149度) | |
工作相對濕度 | (無冷凝twmax=29C)：20%至80% (無冷凝) | |
最大濕度梯度 | 每小時10%，工作和非工作條件下。 | |
儲存相對濕度 | 5%至95%無冷凝(twmax=38C) | |
工作振動 | 5Hz至350Hz時，0.26G，持續2分鐘 | |
儲存振動條件 | 10Hz至250Hz隨機振動時，1.54Grm，持續15分鐘 | |
工作沖擊 | 1次41G的沖擊脈沖，最長2毫秒 | |
儲存沖擊 | 6次71G的沖擊脈沖，最長2毫秒 | |
工作海拔 | -16米至3,048米(-50英尺至10,000英尺) | |
儲存海拔 | -16米至10,600米(-50英尺至35,000英尺) |
1.產品功能
1) 調度操作：呼叫、禁話、強插、強拆、代接、監聽、組播、廣播、會議、夜服、IP聯動話機
2) 監控功能：能夠通過圖標顏色和文字指示出用戶狀態：呼叫、振鈴、通話；
3) 呼叫及通話：撥號呼叫、來電接聽、多線路切換；
4) 管理功能：系統管理、分組管理、帳號管理、權限管理、熱線管理。
2. 辦公電話功能
1)內部免費通話；
2)基本電話業務：呼叫轉移、呼叫保持、呼叫駐留、呼叫等待、來電顯示、免打擾等
3)會議功能：多方會議、公共會議室
4)語音信箱、呼叫直入、呼叫限制、組合功能鍵、自動話務員、IVR、用戶分組、振鈴組呼叫記錄、熱線功能、視頻通訊、錄音服務、電話報時、通話話機查詢已接/未接來電、通過話機查詢本機號碼。
3. 對講功能
終端只需要按下PTT鍵即可立即進行類似集群呼叫的組呼；在同一個組中的終端可以聽到發起終端的講話。對講功能接續速快，被叫終端自動接聽，提高應對速度。
二）司控室對講電話SIP-OP-01
司控室電話主要滿足司控室發起呼出與接聽來電，接入盾構機內部的核心網絡交換機與其它通訊與廣播設備互通，接入到核心以太網交換網絡中。
基本性能
桌面式安裝，帶來電與去電顯示屏。
支持免提通話，方便司控人員解放雙手。
支持一對一選擇呼出號碼，可與盾構機內工業電話一對一溝通交流。
支持三方通話功能。
配合服務器支持一對多群呼廣播。

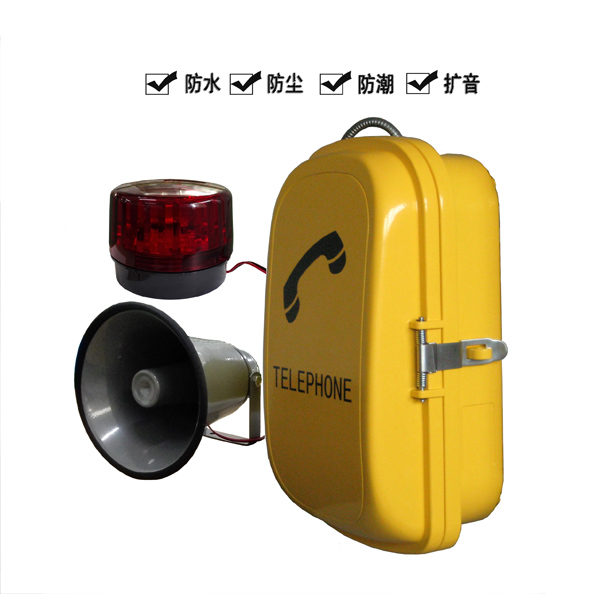

三）前端SIP聲光報警廣播電話SIP-PG-01

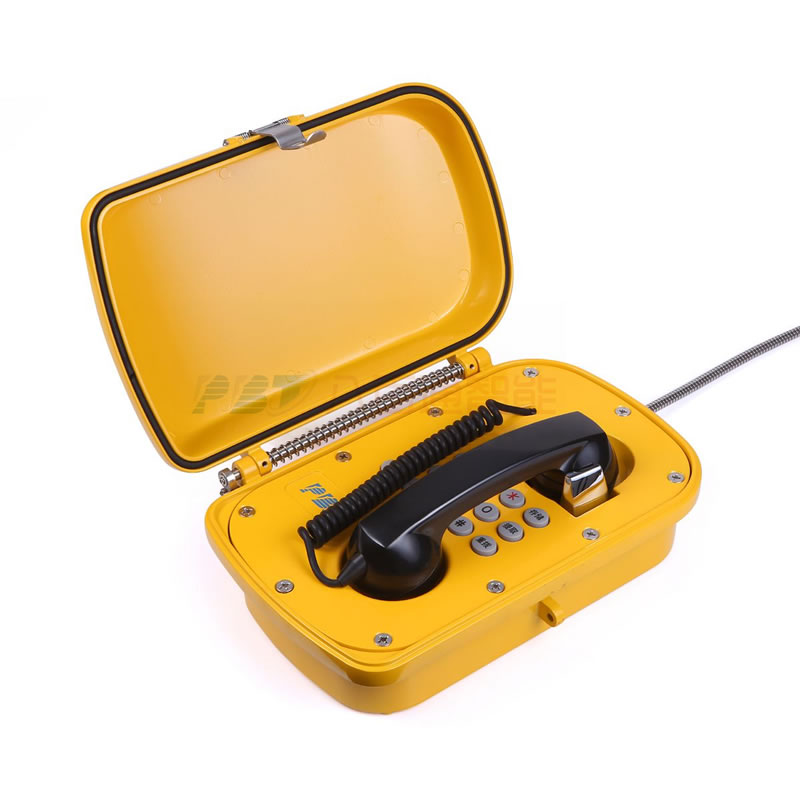

前端SIP聲光報警廣播電話機是防水型工業電話機，設備自身滿足IP67以上防水防塵等級，適用環境溫度為-35℃~75℃，相對濕度：10%~95%， 大氣壓力：86~106 Kpa ，環境噪聲：≤120dB(A)，主要滿足盾構機內高噪音、高潮濕環境的廣播對講需求，來電可自動啟動擴音廣播喊話，方便廣播找人，播放預錄音頻信息，摘起電話手柄便可雙向通話，接入核心以太網交換網絡中。
基本功能
1.壁掛式安裝，外形美觀。
2.BMC耐高溫防凍防腐外殼，壁厚不小于5MM.
3.支持SIP2.0協議，可注冊兩路SIP賬號。
4.支持自由撥號或摘機自動撥號。
5.支持來電自動接通、并啟動聲光報警。
6.支持外接30W揚聲器擴音與12V警燈做來電提醒。
7.支持來電自動開戶廣播喊話，檢測忙音收線。
8.防水防塵等級達IP66。
9.支持不低2個拓展I/O接口。
技術參數
1. 擴音聲級 ≥120dB
2. 防護等級 IP66，防塵、防腐、防擊打
3. 電源 220V±10%，50HZ
4. 送話清晰度 ≥98%
5. 擴音功率 不小于30W
6. 頻響范圍 300～3400Hz
7. 線路電平 ≤775mV
8. 使用環境 -15～55℃
9. 相對濕度 ≤95%
10. 放大器外接端子 具有功放輸出端子，可外接大功率揚聲器與來電提醒警燈。
四）SIP廣播終端SIP-PG-03
SIP廣播終端是防水型廣播功放盒與號角揚聲器組成，設備自身滿足IP66以上防水防塵等級，適用環境溫度為-35℃~75℃，相對濕度：10%~95%， 大氣壓力：86~106 Kpa ，環境噪聲：≤120dB(A)，來電啟動廣播喊話，可自動檢測忙音收線，接入到核心以太網交換網絡中。
基本功能
1.壁掛式安裝，外形美觀。
2.號角揚聲器為金屬材質，功放盒為工程塑料.
3.支持SIP2.0協議，可注冊兩路SIP賬號。
4.支持來電自動開啟廣播啟動30W號角揚聲器。
5.支持檢測忙音收線。
6.防水防塵等級達IP66。
7.支持不低2個拓展I/O接口。
